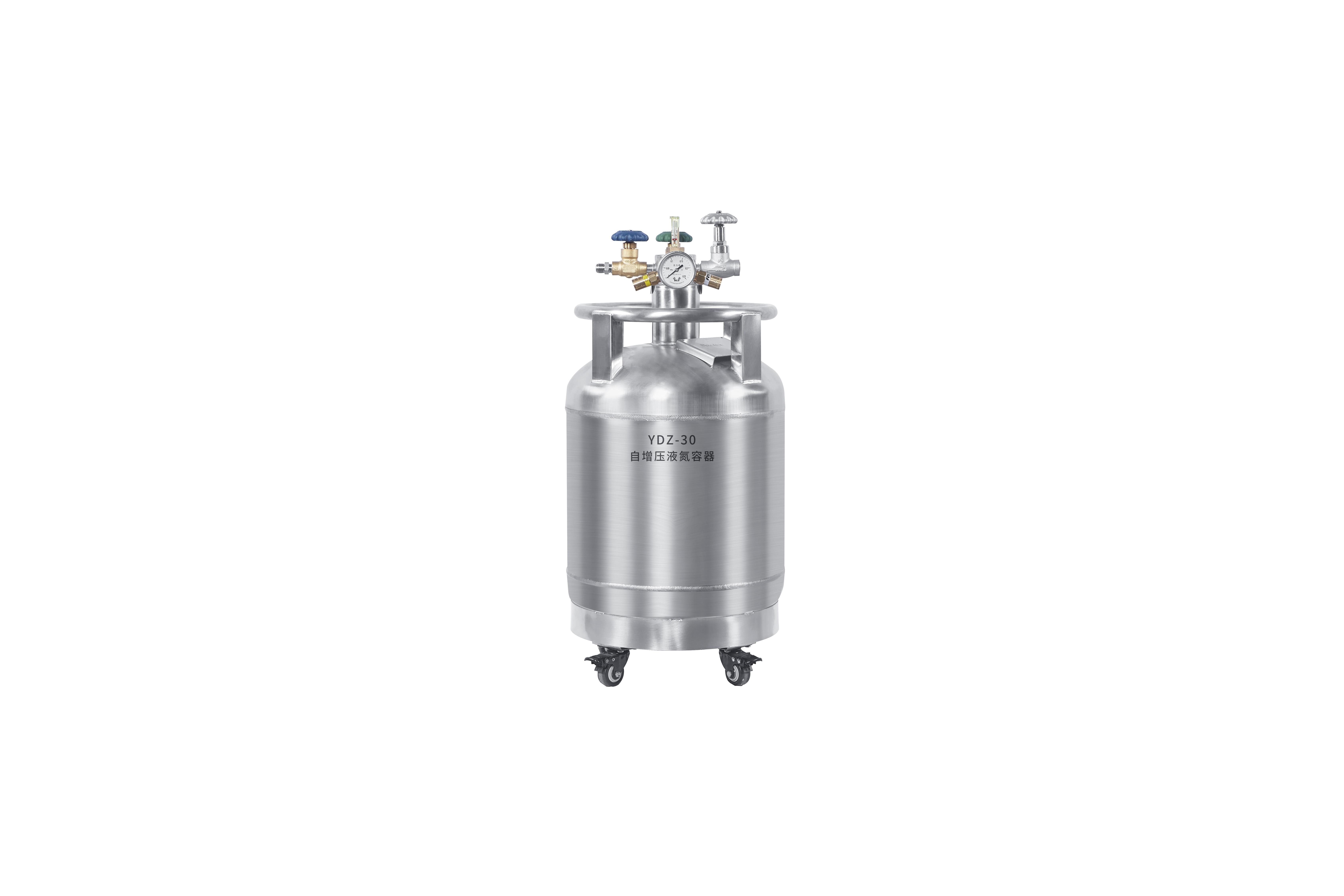

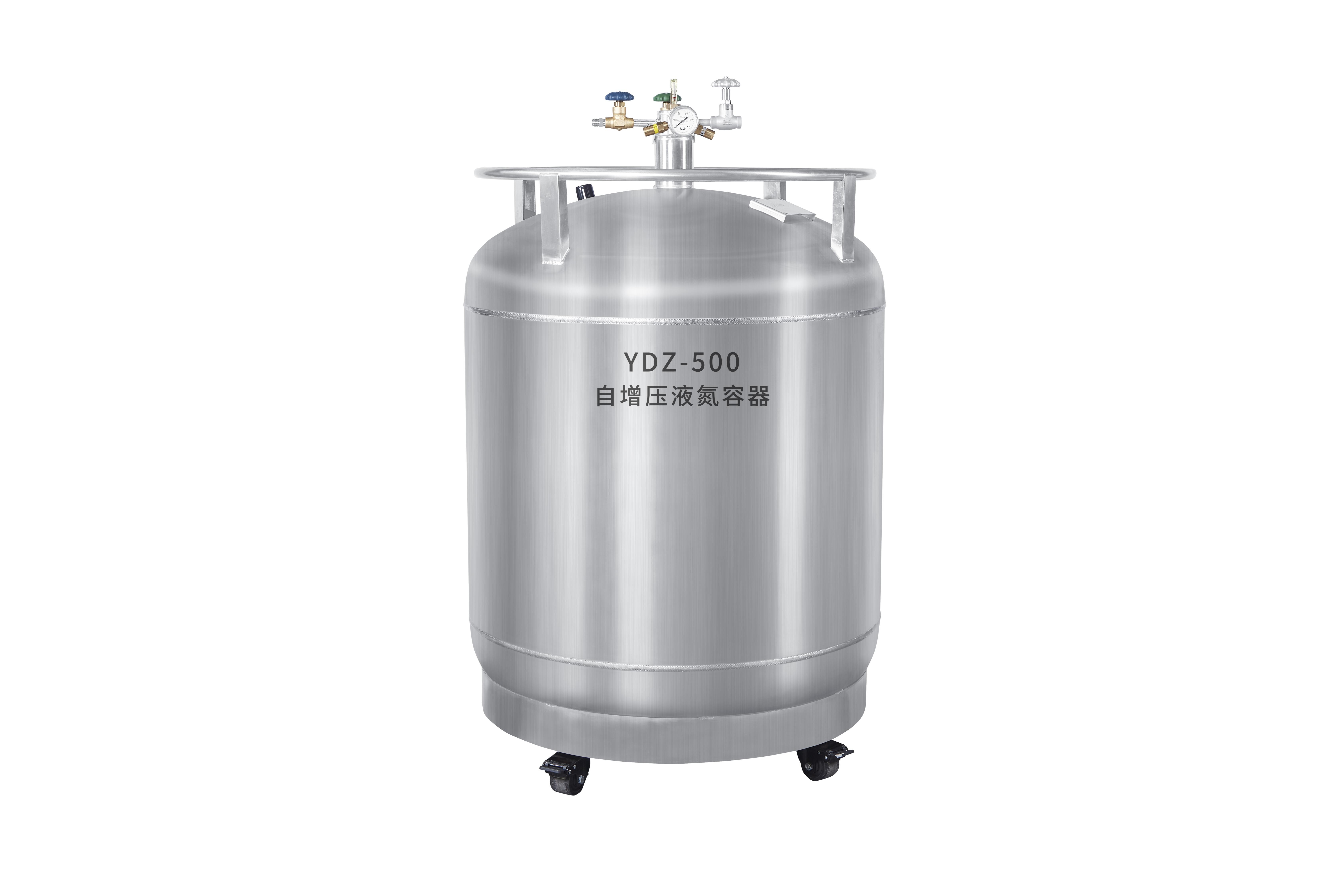

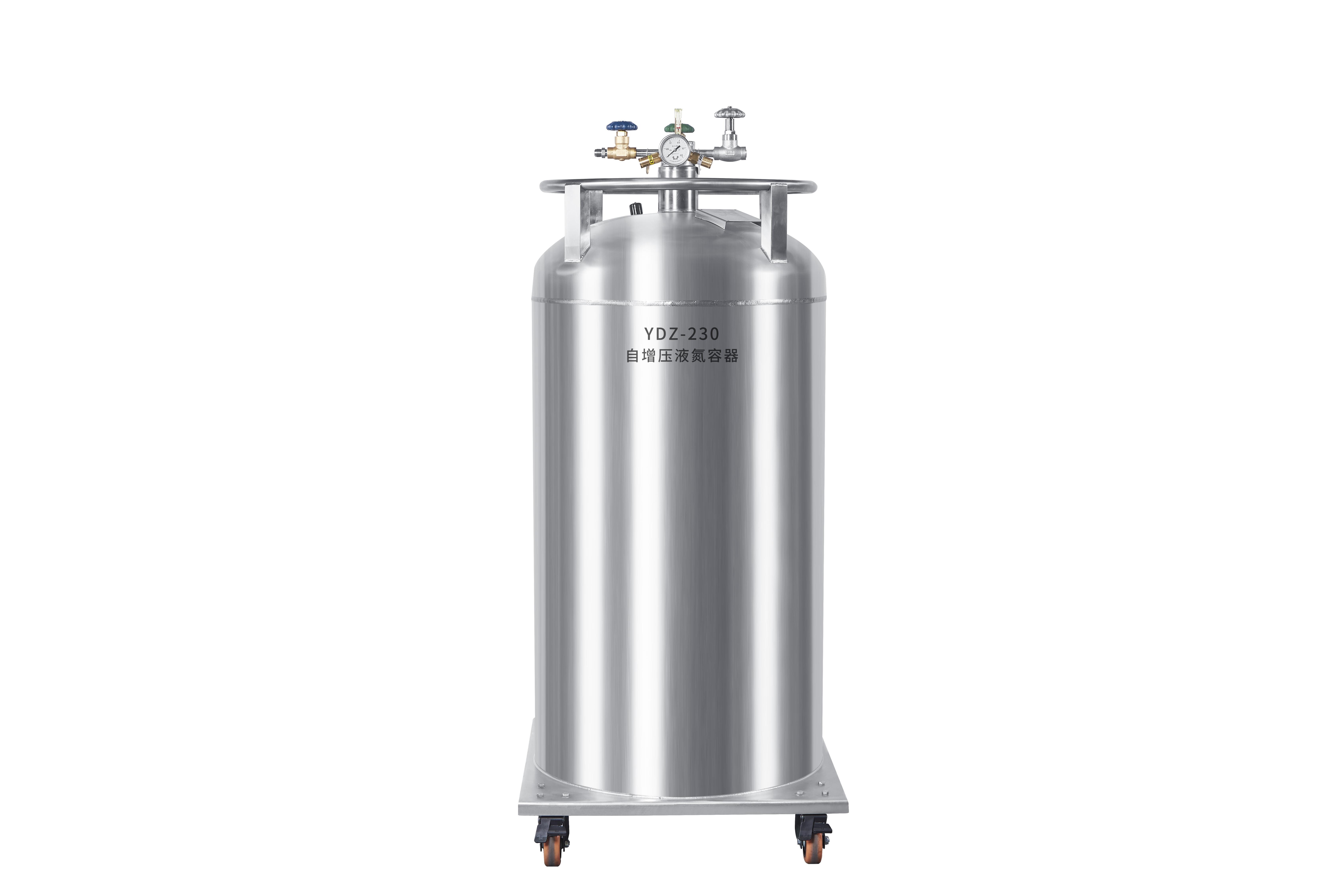

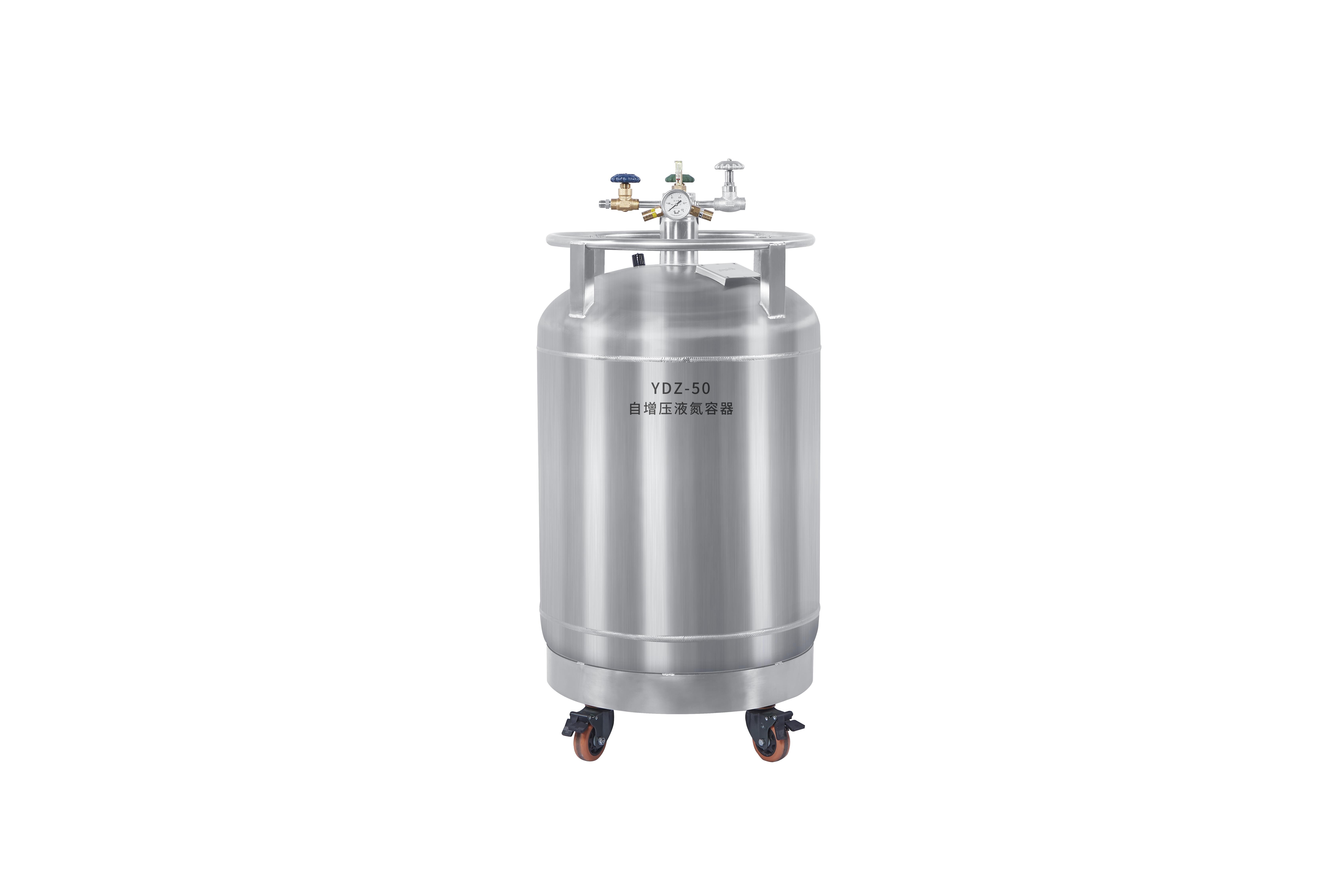

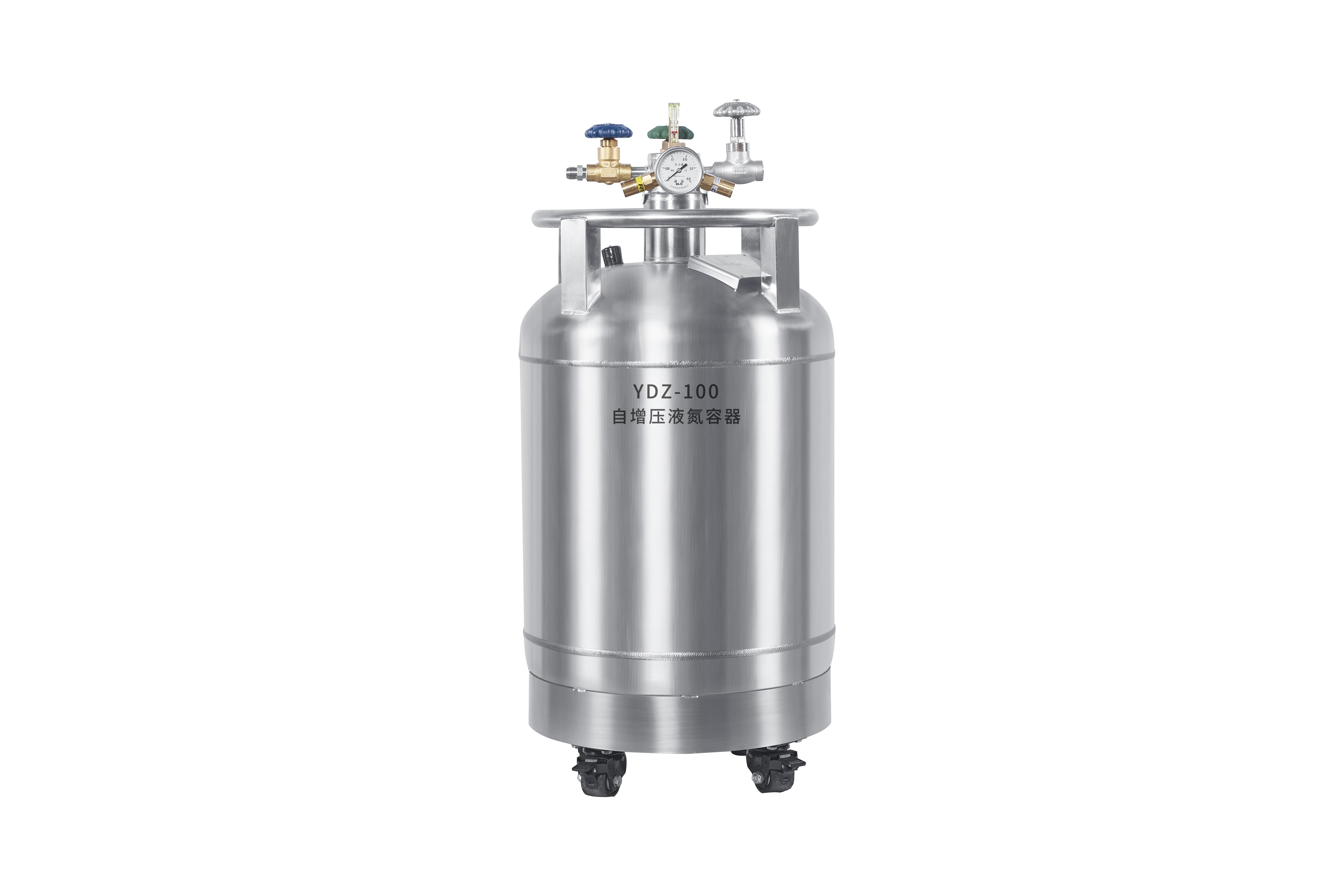

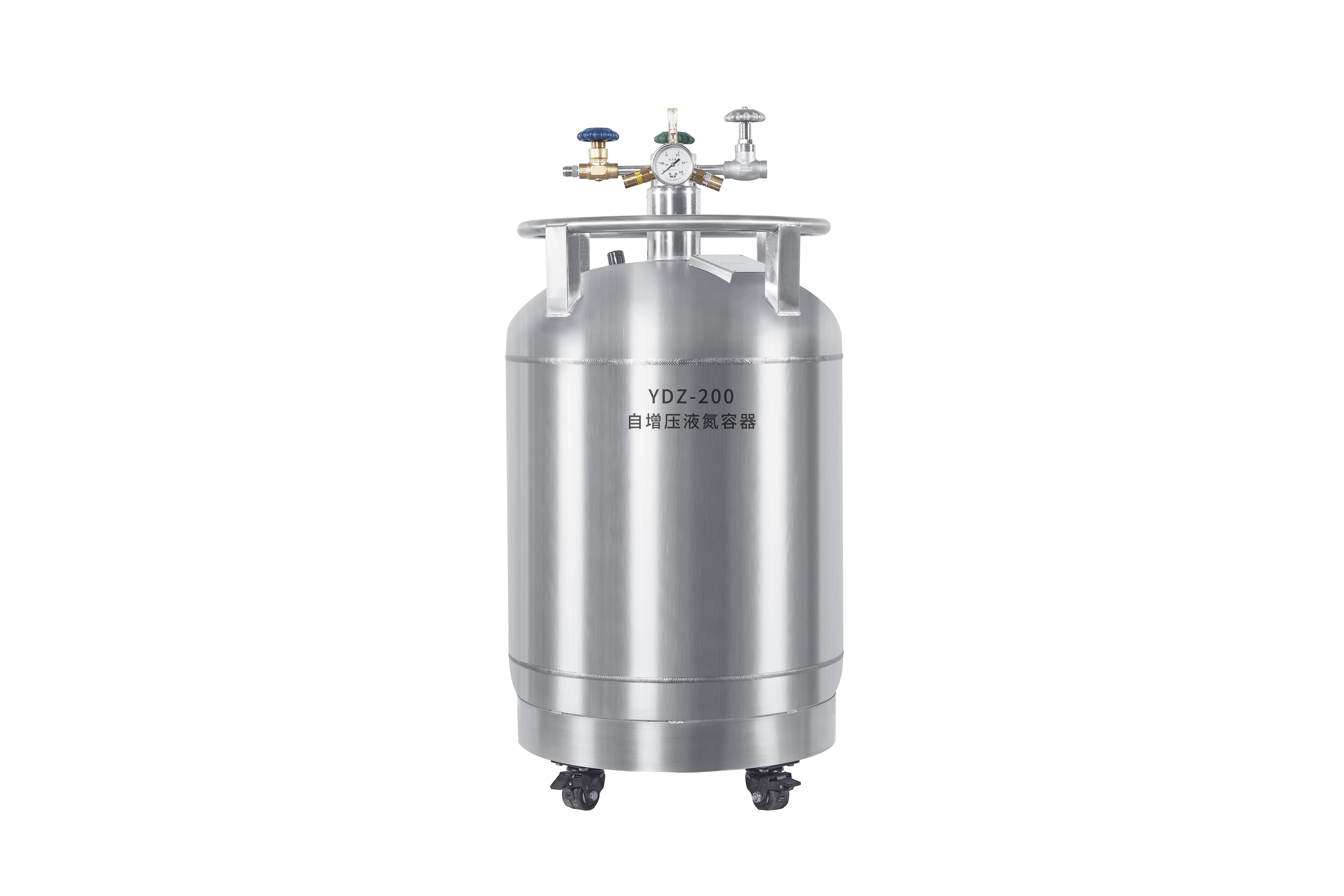

自压式串联液氮补给罐用于低温液氮的输送和储存。是一种高性能的低温液氮介质贮存容器。内部储存的液氮被排干。自增压系列液氮罐由控制结构和罐体两部分组成。该系列的所有型号都配备了四个可移动的旋转脚轮,方便集装箱在不同位置的使用和移动。目前广泛应用于模具工业、畜牧业、医药、半导体、食品、航空航天、军工及低温化工等行业和领域。
型号 | 单位 | YDZ-30 | YDZ-50 | YDZ-100 | YDZ-150 | YDZ-200 | YDZ-230 | YDZ-300 | YDZ-500 | YDZ-1000W | YDZ-2000W |
几何容积 | L | 33 | 55 | 110 | 165 | 220 | 250 | 330 | 550 | 1100 | 2150 |
有效容积 | L | 30 | 50 | 100 | 150 | 200 | 230 | 300 | 500 | 1000 | 2000 |
罐体外径 | mm | 404 | 455 | 556 | 656 | 656 | 656 | 806 | 958 | 1260 | 1362 |
高度 | mm | 850 | 960 | 1120 | 1110 | 1280 | 1580 | 1410 | 1500 | 1480 | 1630 |
空重 | kg | 30 | 38 | 63 | 86 | 96 | 130 | 205 | 265 | 540 | 950 |
静态液氮日蒸发率 | % | 3.2 | 2.2 | 1.2 | 1 | 0.8 | 0.6 | 0.8 | 0.8 | 0.6 | 0.5 |
标准工作压力 | Mpa | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
最高工作压力 | Mpa | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
输液量 | L/min | ≥5 L/Min | ≥5L/Min | ≥5 L/Min | ≥5 L/Min | ≥10 L/Min | ≥10 L/Min | ≥10L/Min | ≥10 L/Min |
|
|
一次安全阀开启压力 | Mpa | 0.099 | 0.099 | 0.099 | 0.099 | 0.099 | 0.099 | 0.099 | 0.099 | 0.099 | 0.099 |
二次安全阀开启压力 | Mpa | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
压力表指示范围 | Mpa | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 | 0~0.25 |
